英鈦股份有限公司作為深耕電子元件市場的專業代理商，憑藉超過三十年的經驗，已成為北台灣研發團隊在電路保護方案上的首選夥伴。在節奏明快的資通訊產業中，硬體系統的穩定性往往取決於對突發電壓事件的防護能力。英鈦不只是單純提供元件，更是將專業技術諮詢與穩健供應鏈整合，提供給需要高品質 TVS 二極體應用 方案的客戶，協助其產品順利通過嚴苛的靜電（ESD）與雷擊浪湧（Surge）測試。在物聯網與車聯網高度發展的今日，瞬態電壓抑制已成為確保產品良率與品牌信譽的防禦核心。

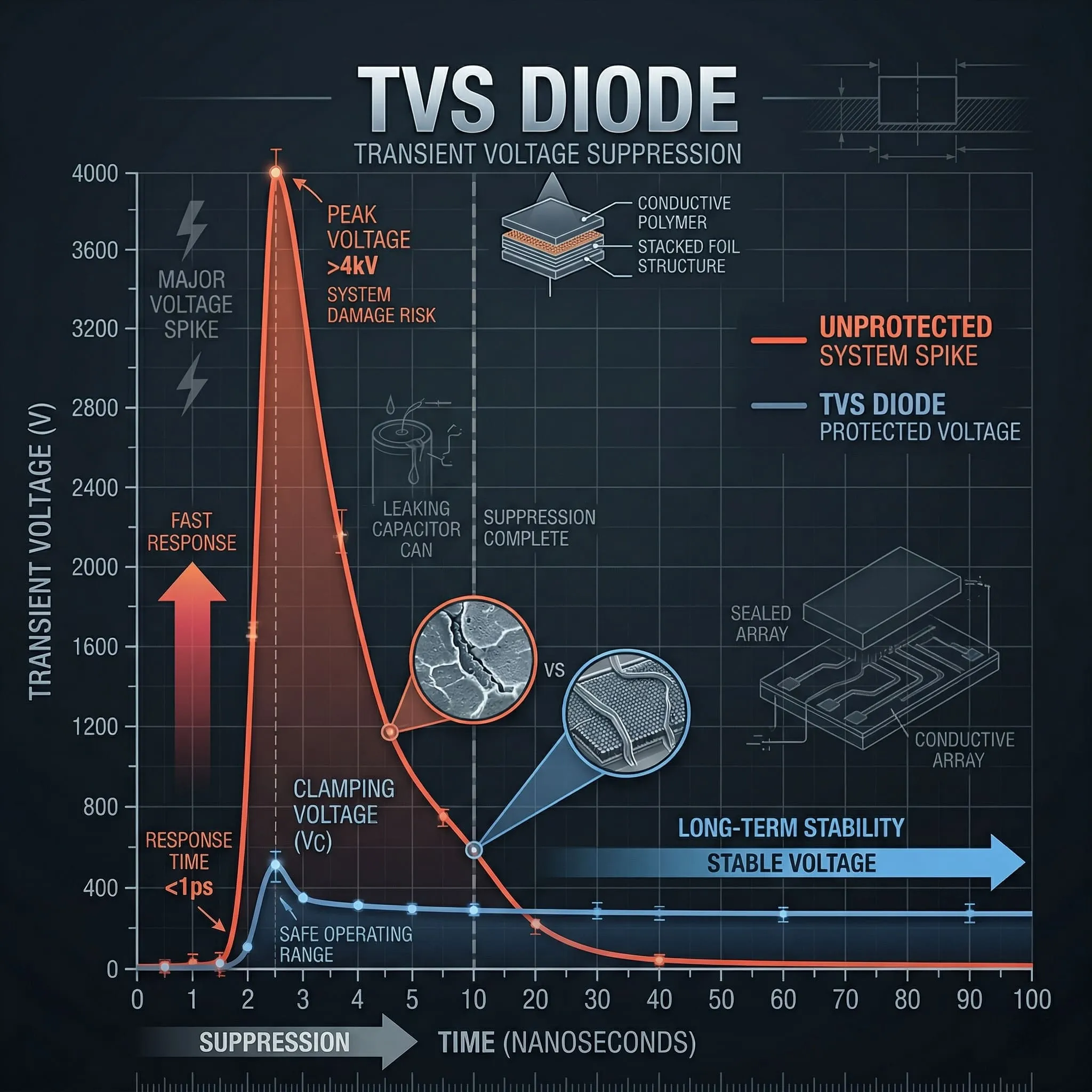

在精密電路設計中，瞬態電壓抑制二極體（TVS Diode）是專門為保護敏感半導體免受過電壓衝擊而設計的元件。其核心機制在於利用精密的 箝位電壓（Clamping Voltage） 特性。當電路中出現因靜電放電或開關操作引發的奈秒級突波電壓時，TVS 二極體能在極短時間內（通常小於 1ps）從高阻抗狀態轉變為低阻抗狀態。這種瞬時導通的能力能將絕大部分突波電流旁路至地，並將殘餘電壓箝位在一個安全的範圍內。這種物理特性讓 TVS 成為電路中的「安全閥」，在危急時刻犧牲自身阻抗來換取核心微處理器的安全。
箝位電壓（VC）是評估 TVS 二極體防護能力的關鍵技術參數。正確理解 TVS 二極體原理，必須掌握箝位電壓與擊穿電壓（VBR）的差異。當瞬態突波發生，TVS 擊穿並開始導通，此時元件兩端的最大電壓即為箝位電壓。一個優秀的 TVS 二極體設計，能在承載大電流峰值（Peak Current）的同時，維持一個極低且穩定的箝位電壓，確保被保護的 IC 兩端電壓永遠不會超過其能耐受的最大額定值。若箝位電壓過高，即使 TVS 已經動作，殘餘的電壓能量仍可能擊穿後端晶片的薄氧化層，導致系統出現邏輯錯誤甚至永久性損毀。

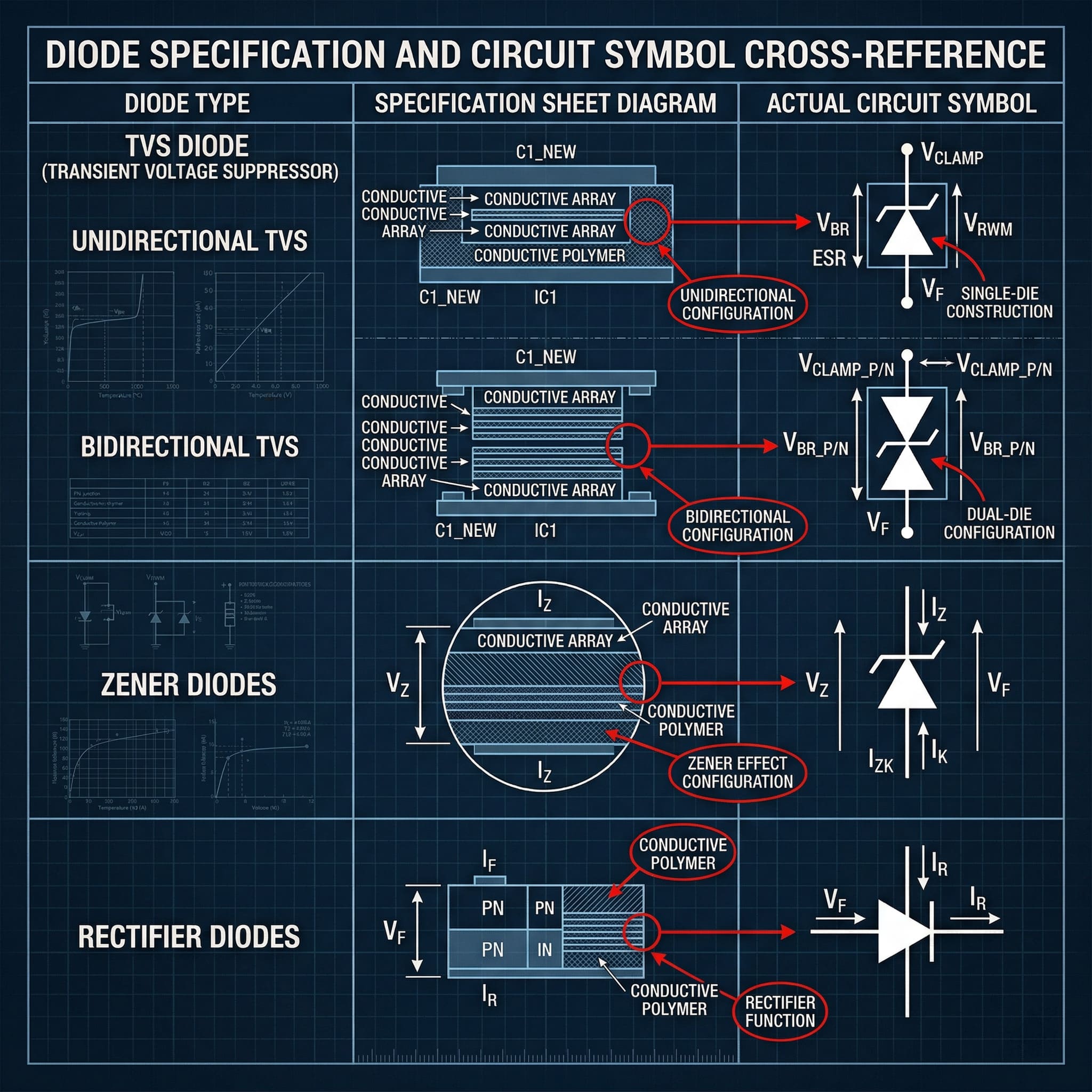

開發工程師在面對前瞻專案時，必須根據 二極體功能 進行精確選型。雖然 TVS、穩壓、整流與開關二極體皆屬「二極體」範疇，但其應用場景迥異。整流二極體負責 AC-DC 轉換，側重於大電流承載；開關二極體則長於開關速度，負責高頻信號切換。而 TVS 二極體原理 與穩壓二極體（Zener）較為接近，皆利用雪崩擊穿特性。但穩壓二極體設計用於精確的電壓基準與持續的小電流穩壓；TVS 二極體則是專為應對幾十奈秒至幾百微秒的超大峰值功率而優化。了解不同 二極體種類 的物理特性，能避免將穩壓管誤用於防雷擊電路，從而確保設計的有效性。
正確閱讀 二極體規格表 是確保系統穩定性的第一步。在浩如煙海的參數中，採購與工程人員應優先關注反向工作電壓（VRWM）、擊穿電壓（VBR）與箝位電壓（VC）。特別是在將其作為敏感接口的防護元件時，規格選型不當往往會適得其反。VRWM 必須大於等於系統的正常工作電壓，以避免 TVS 在正常狀態下意外導通產生漏電流（Leakage Current）。而 VBR 則標誌著 TVS 開始發揮保護作用的門檻電壓。英鈦提供完整的數據表與專業解讀服務，協助客戶從規格書中找出最符合系統耐壓要求的元件，並提供環境可靠度測試報告作為選型依據。
在採購元件時，必須綜合考量電壓波動範圍與元件的參數一致性。反向工作電壓（VRWM）是指 TVS 二極體在長期工作狀態下不導通的最大反向電壓，在此電壓下漏電流極小，對電路幾乎無影響。擊穿電壓（VBR）則是在特定的低反向電流下測得的電壓點，標誌著 TVS 開始進入雪崩擊穿狀態。正確的 二極體規格表 判讀，應確保系統最大正常工作電壓小於 VRWM，且 VRWM 小於 VBR 的最小限值，保留適當的電壓餘裕。這能確保 TVS 在系統正常運作時安靜待命，僅在危急時刻瞬時啟動，避免因過早導通干擾電源穩定性。
TVS 二極體廣泛的應用場景證明了其無可替代的價值。在英鈦代理的 TVS 二極體應用 案例中，針對高速資通訊接口（如 USB 3.2 或 HDMI 2.1），我們提供具有超低寄生電容（Ultra-low Capacitance）的 TVS 陣列，確保在不影響高頻信號完整性的前提下提供 ESD 防護。而在車用電子領域，TVS 二極體必須符合 AEC-Q101 車規認證，專門應對負載拋轉（Load Dump）所產生的巨大浪湧能量。英鈦的技術團隊能針對特定的應用場景，協助客戶進行元件選型與電路模擬，確保防護方案能在複雜的電磁環境中穩定運作，滿足嚴苛的工業級規範。
TVS 二極體可以取代穩壓二極體嗎？
不行。雖然 TVS 二極體原理 與穩壓二極體皆利用雪崩擊穿特性，但其設計目標完全不同。穩壓二極體專門為在擊穿區長期維持一個精確的穩定電壓而優化，其熱穩定性適合持續的小電流參考。TVS 二極體則是專為應對毫秒至奈秒級的超大突波功率（幾百甚至幾千瓦）而設計，具備極佳的箝位性能與反應速度，但在擊穿狀態下的熱消散能力有限，無法替代穩壓二極體進行持續的線性穩壓工作，否則會導致元件因過熱燒毀。
選用 TVS 二極體時，封裝大小關鍵嗎？

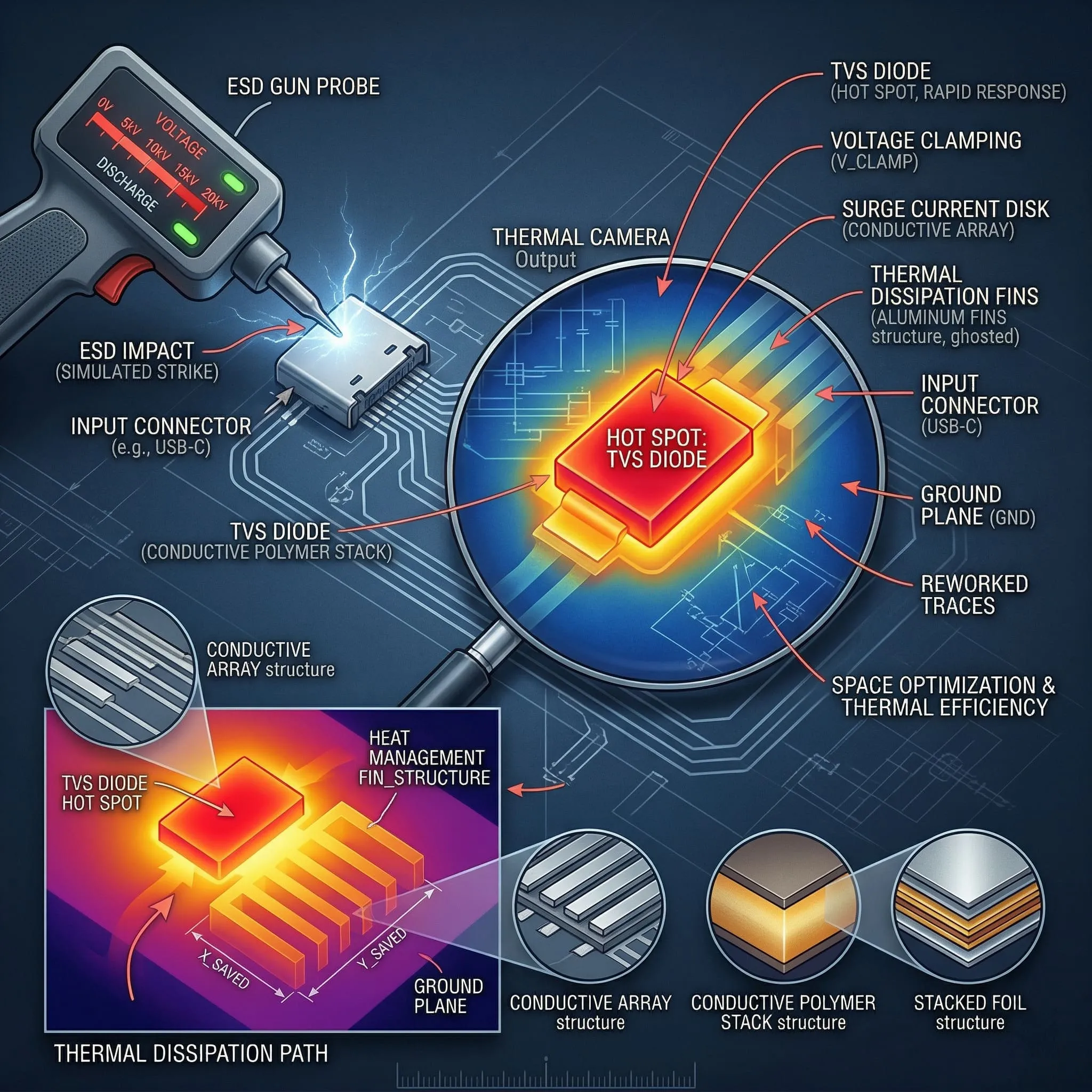

是的，封裝大小直接影響元件的瞬態功率承受能力。英鈦提供的 TVS 二極體應用 方案能根據空間限制進行超小型封裝或高功率封裝的建議。通常封裝體積越大，其晶圓面積就能耐受更高的最大峰值功率（PPP）。在 Layout 佈局上，應優先選擇緊湊的貼片規格，將 TVS 安裝在靠近外部連接器的位置。這不僅能節省 PCB 空間，更能利用超短走線降低寄生電感，優化信號完整性並提升整體的突波防護效果，這是在高密度佈線設計中不可忽視的細節。
為什麼高速傳輸線（如 USB-C）需要低電容 TVS？
這是一項關鍵的技術挑戰。數據傳輸線要求極高的頻寬，普通 TVS 二極體具備較高的寄生電容（通常為數百 pF），若直接並聯在高速線路上，會對高頻信號產生低通濾波效能，導致信號上升沿變緩、眼圖閉合，嚴重干擾數據傳輸。英鈦針對高速接口的 TVS 二極體應用，提供低於 0.5pF 的超低電容 TVS 陣列。這種元件選型能在不干擾高頻信號傳輸的前提下，提供強大的靜電防護，大幅提升現代穿戴式設備與行動終端的系統整合度與耐用性。
